Pengukuran UniFi AC HD (UAP-AC-HD)

Berikut eksperimen kekuatan sinyal Wi-Fi 2,5GHz tipe Unifi AC HD terhadap kemampuan paket data yang dikirim.

Problem: Paket data loss pada kekuatan sinyal berapa?

Kegunaan: Untuk menentukan berapa titik Access Point yang harus dipasang di ruangan Indoor suatu kantor.

Disclaimer:

• Eksperimen ini masih dalam pengembangan.
• Faktor lain tidak diperhitungkan, selain variable yang disebutkan di Pengujian.

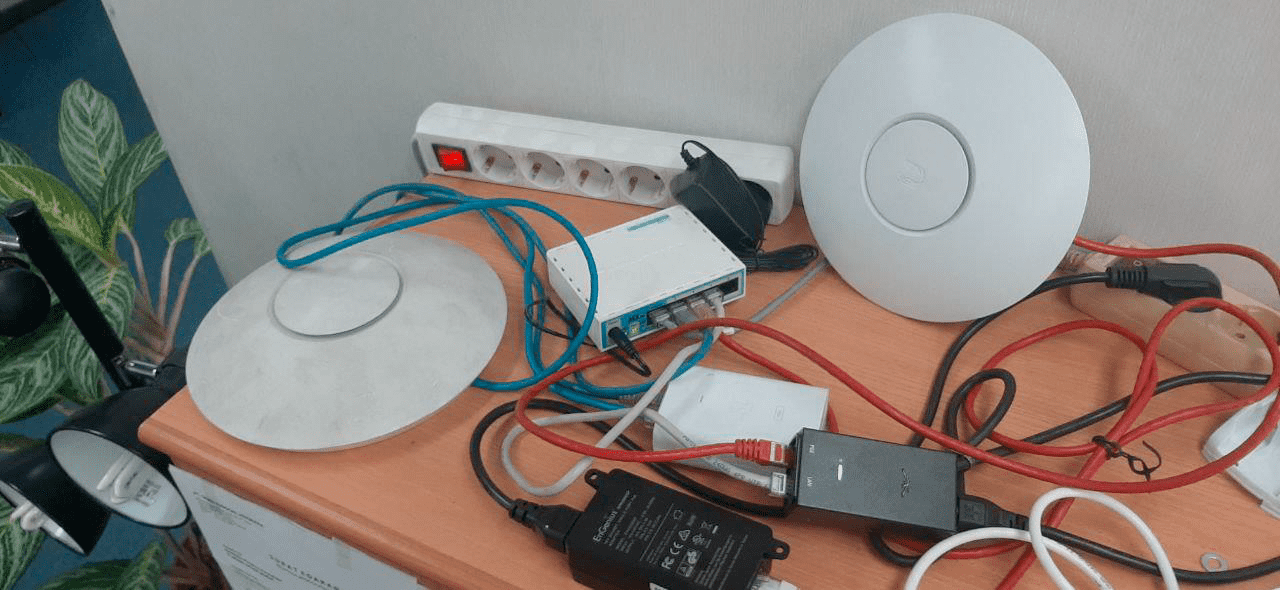

Persiapan

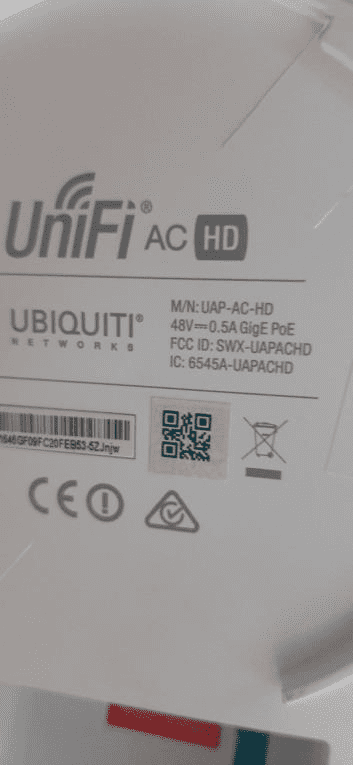

1. Ubiquiti tipe UAP-AC-HD GigE PoE (Dual Band 2,4GHz/5GHz) sebagai Wireless Access Point https://store.ui.com/us/en/products/uap-ac-hd

2. Laptop Windows 10 dengan tool sofware;

   1. Netspot untuk mengukur kekuatan sinyal https://www.netspotapp.com/
   2. Bandwidth Test v0.1 (RouterOS) https://mt.lv/btest 3. Library Numpy dan Matplotlib https://matplotlib.org/
3. Mikrotik RB750hEX sebagai Router Access Point. https://mikrotik.com/product/RB750Gr3

Pengujian

Perbandingan antara jarak jangkaun, kekuatan sinyal,dan kecepatan WiFi.

Ada 2 variable yang akan diukur berdasarkan parameter jarak jangkauan

1. Kekuatan sinyal (dBm) > 2.4GHz
2. Speed Througput capacity uplink dan downlink (TX/RX Mbps) > batasan Bandwidth : 10 Mbps

Jarak Jangkauan antara Access Point (Pemancar) dan Laptop (Penerima), ada 8 titik posisi jarak penerima dari pemancar accses point (dalam meter), sbb;

0, 3, 7, 20 30, 35, 40, 45

pengaruh jarak terhadap kekuatan sinyal

X = Jarak (meter), Y = Signal Strenght (dBm)

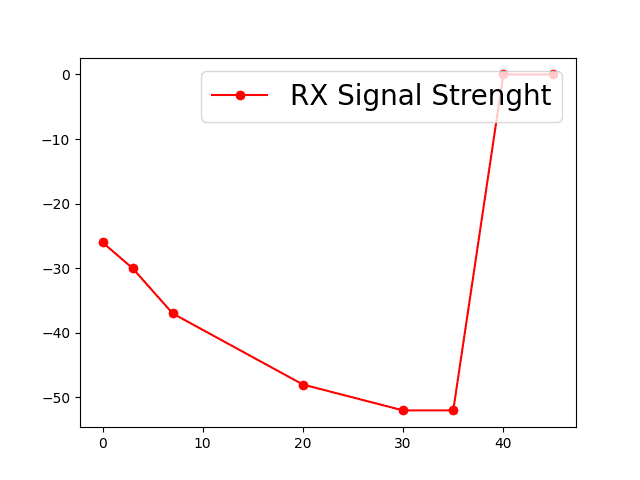

rxsignal.py

import matplotlib.pyplot as plt

distance = [0,3,7,20,30,35,40,45]
signalStrength = [-26,-30,-37,-48,-52,-52,0,0]
# speedTx = [10,10,10,7.4,3.3,10,10,0]
plt.plot(distance,signalStrength, marker = 'o', color='red')
plt.legend(["RX Signal Strenght"], prop = { "size": 20 }, loc ="upper right")

plt.show()

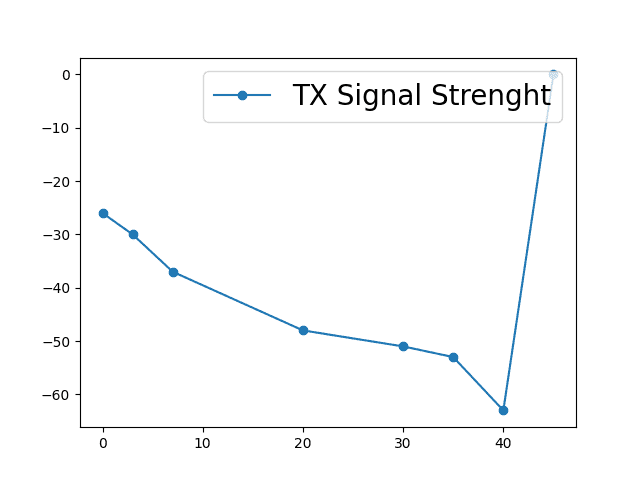

txsignal.py

import matplotlib.pyplot as plt

distance = [0,3,7,20,30,35,40,45]
signalStrength = [-26,-30,-37,-48,-51,-53,-63,0]

plt.plot(distance,signalStrength, marker = 'o')
plt.legend(["TX Signal Strenght"], prop = { "size": 20 }, loc ="upper right")

plt.show()

pengaruh kekuatan sinyal pada speed uplink dan downlink

X = Jarak (meter), Y = Kecepatan Bandwidth (Mbps)

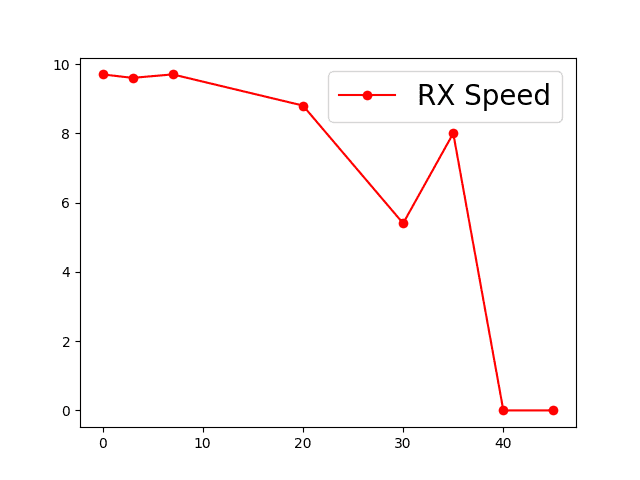

rxspeed.py

import matplotlib.pyplot as plt

distance = [0,3,7,20,30,35,40,45]
speedRx = [9.7,9.6,9.7,8.8,5.4,8.0,0,0]
plt.plot(distance,speedRx, marker = 'o', color='red')
plt.legend(["RX Speed"], prop = { "size": 20 }, loc ="upper right")

plt.show()

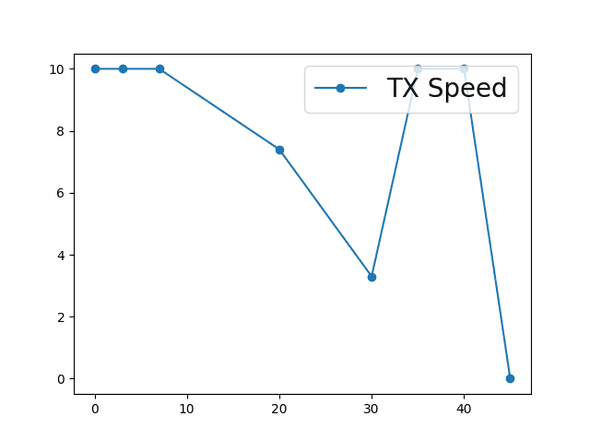

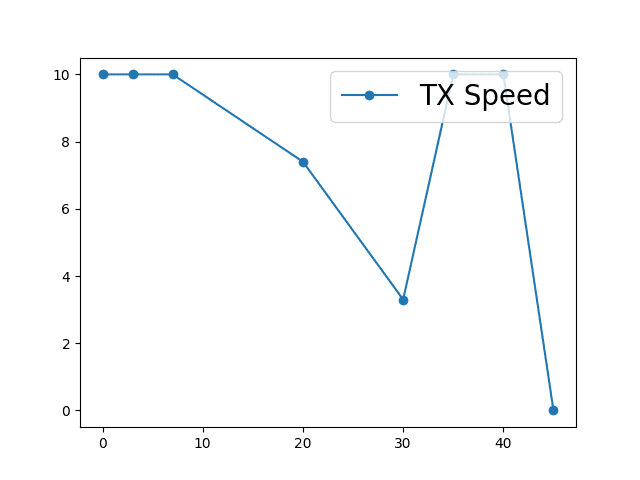

txspeed.py

import matplotlib.pyplot as plt

distance = [0,3,7,20,30,35,40,45]
speedTx = [10,10,10,7.4,3.3,10,10,0]
plt.plot(distance,speedTx, marker = 'o')
plt.legend(["TX Speed"], prop = { "size": 20 }, loc ="upper right")

plt.show()

Kesimpulan

Secara umum kita sudah mengetahui sebuah prinsip, bahwa semakin jauh jarak dari Access Point, semakin melemah sinyal yang diterima Laptop. Pengujian speed hampir menghasilkan pola sama, dimana dalam grafik yang ditunjukan semakin jauh jarak dari Access Point, semakin menurunkan kemampuan Througput capacity.

Lalu, ketika jarak diatas 45 meter, sinyal menghilang. Pengukuran Througput capacity tidak dapat dilakukan karena paket data tidak dapat dilewatkan.

Yang menarik, ketika maju mendekati jarak maksimal di 40 meter dari Access Point, dalam keadaan sinyal terlemah di kisaran -63dBm, paket data bisa dilewatkan kembali dengan speed yang dipertahankan, dimana Througput capacity yang sedang diukur maksimal di 10 Mbps.

Ini yang bisa saya katakan kelebihan dari perangkat brand Ubiquiti Unifi UAP-AC-HD.

Terimakasih.
